Descuelgue inox de 1 anilla - Raumer

GROUPE DE RÉUNION inox / 2 ROCK Ø 10 + 1 chaîne + 1 anneau rond Ø 10

Groupe de réunion inox de la marque Raumer avec un seul anneau de rappel. L'utilisation de cette réunion suppose l'usage d'un mousqueton personnel pour une utilisation en "top rope", qui sera éventuellement récupéré une fois l'escalade terminée. Si elle est installée sur un axe adapté, rien n'empêche d'utiliser l'unique anneau en classique “moulinette”.

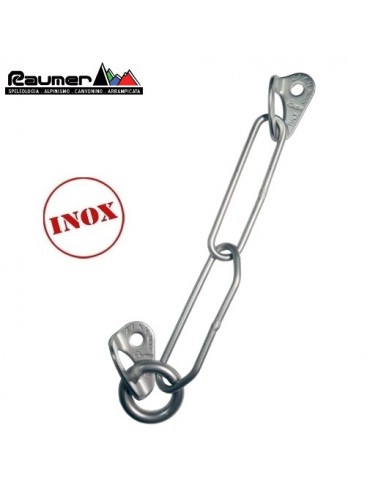

Réalisée en acier inox AISI 316 L, elle est constituée de 2 plaquettes ROCK Ø10, une chaîne et un seul anneau rond en barre de 10 mm.

Le diamètre intérieur de l'anneau est de 32 mm. Cet anneau de calage est réalisé en barre inox Ø10 de forme ronde. Cependant il n'accepte pas un axe perpendiculaire à la roche car il travaille à plat. Pour mieux l'utiliser, il est nécessaire d'y connecter notre mousqueton, que nous pourrons récupérer une fois l'escalade terminée. Ce n'est qu'ainsi que la réunion sera polyvalente et multidirectionnelle. Ceci est utile lorsqu'il faut récupérer la corde, puisque, avec l'ajout du mousqueton, elle peut être tendue dans l'une ou l'autre des 2 brins de calage, sans que celle-ci soit pincée contre la roche par le mouvement, empêchant ainsi la récupération. Cette réunion est très appréciée car elle est adaptée à toutes les disciplines (alpinisme, escalade et canyonisme).

L'installation se réalise avec un parabolt inox .

Conseils pour la fixation :

1. La zone destinée à la fixation de l'ancrage doit être absolument massive, avec une consistance cristalline. En plus d'autres évaluations, une bonne méthode consiste à frapper énergiquement la zone choisie avec le marteau. Le bord de la roche doit être cristallin et sec, et non comme s'il s'agissait d'une plaque isolée et pourrie.

2. On réalise le premier trou dans la roche (le plus bas, destiné à supporter la charge sur l'anneau) avec un perforateur électropneumatique à percussion adapté, en prenant soin de le réaliser perpendiculairement au plan de perçage. La mèche hélicoïdale SDS PLUS nécessaire est de 10 mm de diamètre et la profondeur doit être d'au moins 5 mm supérieure à la longueur totale de la tige. (soit 90 mm) Une profondeur plus grande est inutile pour la résistance de l'ancrage (elle sert seulement à gaspiller l'énergie de la batterie du perforateur). Attention au diamètre de la mèche qui doit être exactement celui de l'ancrage et en parfait état de conservation. À ce stade nous devons fixer la plaquette ROCK qui soutient l'anneau. Après avoir mis le parabolt dans la plaquette, nous devons l'introduire dans le trou que nous avons réalisé et, à coups de marteau sur la tête filetée du parabolt, l'enfoncer jusqu'à ce que la plaquette adhère à la roche. Orienter la plaquette Rock dans la direction de la charge qui sera alors appliquée, puis, avec une clé hexagonale de 17, terminer la fixation en serrant l'écrou juste ce qu'il faut. Prendre une autre plaquette Rock en la tenant en position verticale, au-dessus et à droite ou à gauche de la plaquette que nous avons installée auparavant, et chercher la zone idéale pour réaliser le second trou. (Sur le marché, seuls les relais RAUMER offrent cette possibilité.) Attention, la chaîne avec 2 anneaux longs ne doit pas avoir elle aussi l'anneau, mais doit être à une distance de 1 cm. De cette façon, l'anneau sera libre de bouger pour permettre la charge appliquée. La sécurité du double ancrage sera de toute façon garantie par la plaquette Rock installée plus haut. Néanmoins, nous conseillons, pour une bonne installation, de réaliser ce trou dans une zone avec un angle d'au maximum 45º par rapport à la verticale du premier, indifféremment à droite ou à gauche naturellement.

3. Procéder maintenant à la réalisation du second trou et à la fixation complète de la réunion en respectant les mêmes règles que pour la première fixation.

CARACTÉRISTIQUES

- Matériau : Acier inoxydable

- Poids : 300g.

- Résistance : 25kN

Instructions de montage et d'utilisation
