Réunion D acier inox. A 316L D10mm - Fixe

RÉUNION D ACIER INOX. A 316L D10MM - FIXE

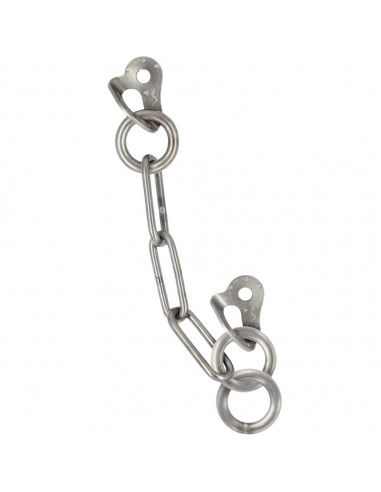

Réunion type D en acier inoxydable 316L, pour l'extérieur. Deux points de fixation composés par plaquette Fixe 1 à l'extrémité supérieure et Fixe 2 à l'extrémité inférieure, tous deux pour vis M10.

Point d'ancrage avec anneau. Conçue et fabriquée à Barcelone-Pyrénées.


CARACTÉRISTIQUES DES COMPOSANTS

Géométrie plaquette Fixe 1 :

-       Bord interne arrondi pour une moindre usure des  mousquetons.

-       Oriente le mousqueton pour un travail optimal dans les toits.

-       Conical Washer. Plus de contrôle sur le couple de serrage.

-       Trois pins antirotation.

-       Surface optimisée  pour  obtenir  un  contact  complet.

Caractéristiques  plaquette  Fixe 1 :

-       Pour vis M10.

-       Poids : 57g (M10).

-       Résistance limite : 25kN.

-       Matériau : acier inoxydable316L.

Caractéristiques de la plaquette Fixe 2 :

-       Point  de  contact  avec  l'anneau  de forme ovale.  Augmente  la durée de vie de l'ensemble.

-       Conical Washer. Améliore le couple de serrage.

-       Trois pins antirotation.

-       Pour vis M10.

-       Résistance limite : 25Kn.

-       Matériau : disponible en acier inoxydable 316L.

Caractéristiques de l'anneau :

-       Anneau  toujours  présent  entre  les composants  pour une  meilleure  maniabilité.

-       Soudure TIG. Meilleure résistance à la corrosion.

-       Diamètre intérieur : 33mm.

-       Résistance limite : 25kN.

-       Matériau : acier inoxydable 316L.

Caractéristiques de la chaîne en acier inoxydable 316L :

-       Soudure TIG. Meilleure résistance à la corrosion.

-       Réduction  du nombre de maillons à trois.  Moins de  points critiques.

-       Diamètre de tige du maillon : 7mm.

-       Longueur utile : 185mm.

-       Résistance limite : 25kN.

-       Matériau : acier inoxydable 316L.
