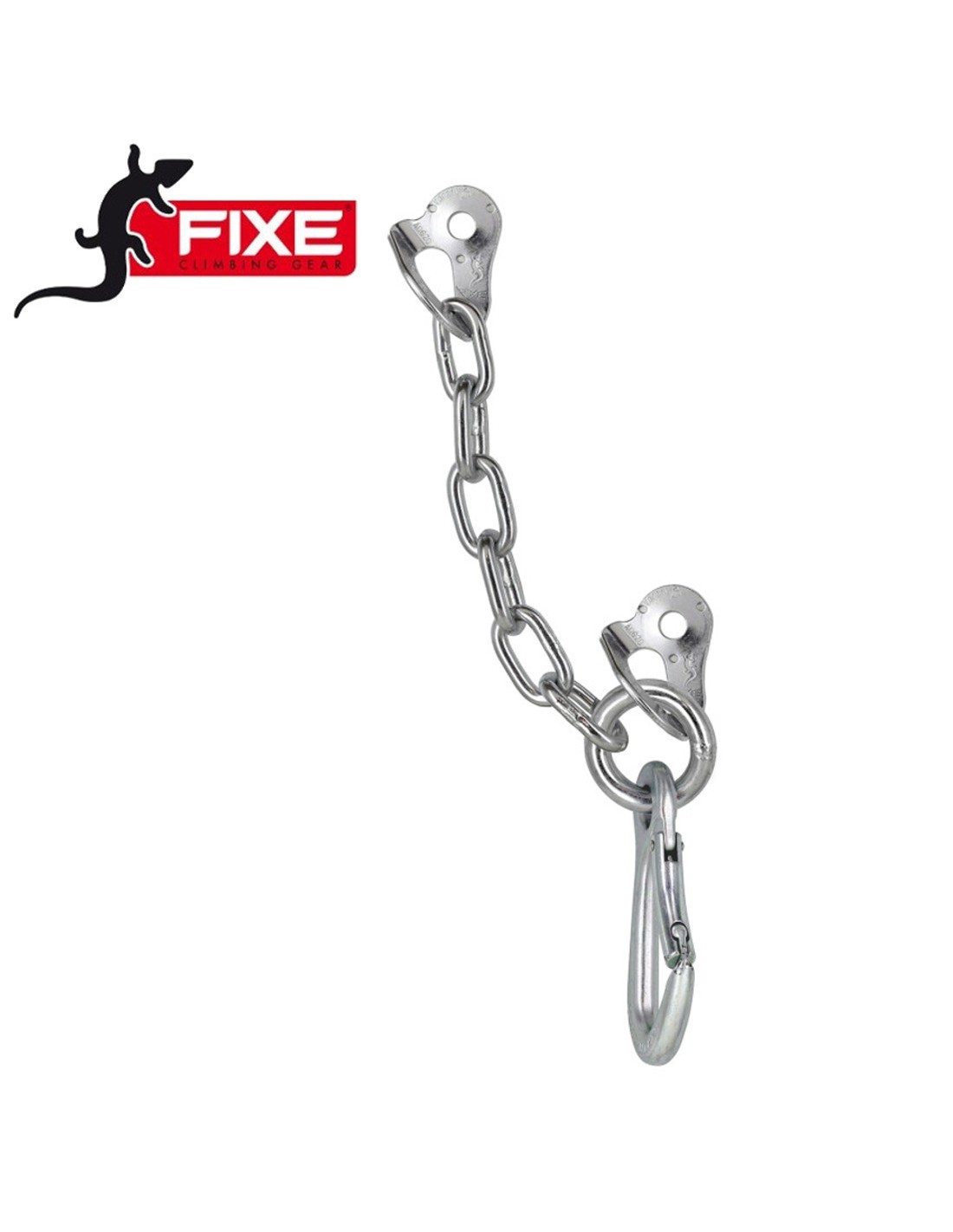

RELATION D+ DARCO D10MM ACIER BICHROMATÉ - FIXE
Relais type D en acier inoxydable 316L, pour environnements extérieurs / zingué ecotri, pour environnements intérieurs.
Deux points de fixation composés d’une plaquette Fixe 1 en extrémité supérieure et d’une plaquette Fixe 1 en extrémité inférieure.
Point d’ancrage avec Draco.
CARACTÉRISTIQUES DES COMPOSANTS
Géométrie de la plaquette Fixe 1 :
- Bord interne arrondi pour une usure moindre des mousquetons.
- Oriente le mousqueton pour un fonctionnement optimal dans les toits.
- Conical Washer. Meilleur contrôle du couple de serrage.
- Trois pins anti-rotation.
- Surface optimisée pour obtenir un contact complet.
Caractéristiques de la plaquette Fixe 1 :
- Pour vis M10 /M12.
- Poids : 57g (M10) / 56 (M12).
- Résistance limite : 25kN.
- Matériau : acier zingué ecotri / inox 316L.
Caractéristiques de l’anneau :
- Anneau toujours présent entre les composants pour une meilleure maniabilité.
- Soudure TIG. Meilleure résistance à la corrosion.
- Diamètre intérieur : 33mm.
- Résistance limite : 25kN.
- Matériau : acier zingué ecotri / inox 316L.
Caractéristiques de la chaîne en acier inoxydable 316L :
- Soudure TIG. Meilleure résistance à la corrosion.
- Réduction du nombre de maillons à trois. Moins de points critiques.
- Diamètre de tige de maillon : 7mm.
- Longueur utile : 185mm.
- Résistance limite : 25kN.
- Matériau : acier inoxydable 316L.
Caractéristiques de la chaîne en acier zingué ecotri :
- Diamètre de tige de maillon : 7mm.
- Longueur utile : 185mm.
- Résistance limite : 25kN.
- Matériau : acier zingué ecotri.
Caractéristiques du mousqueton Draco :
- Verrouillage keylock.
- Zone de frottement surdimensionnée.
- Résistance limite : 25kN.
- Matériau : acier zingué ecotri / inox 316L.
