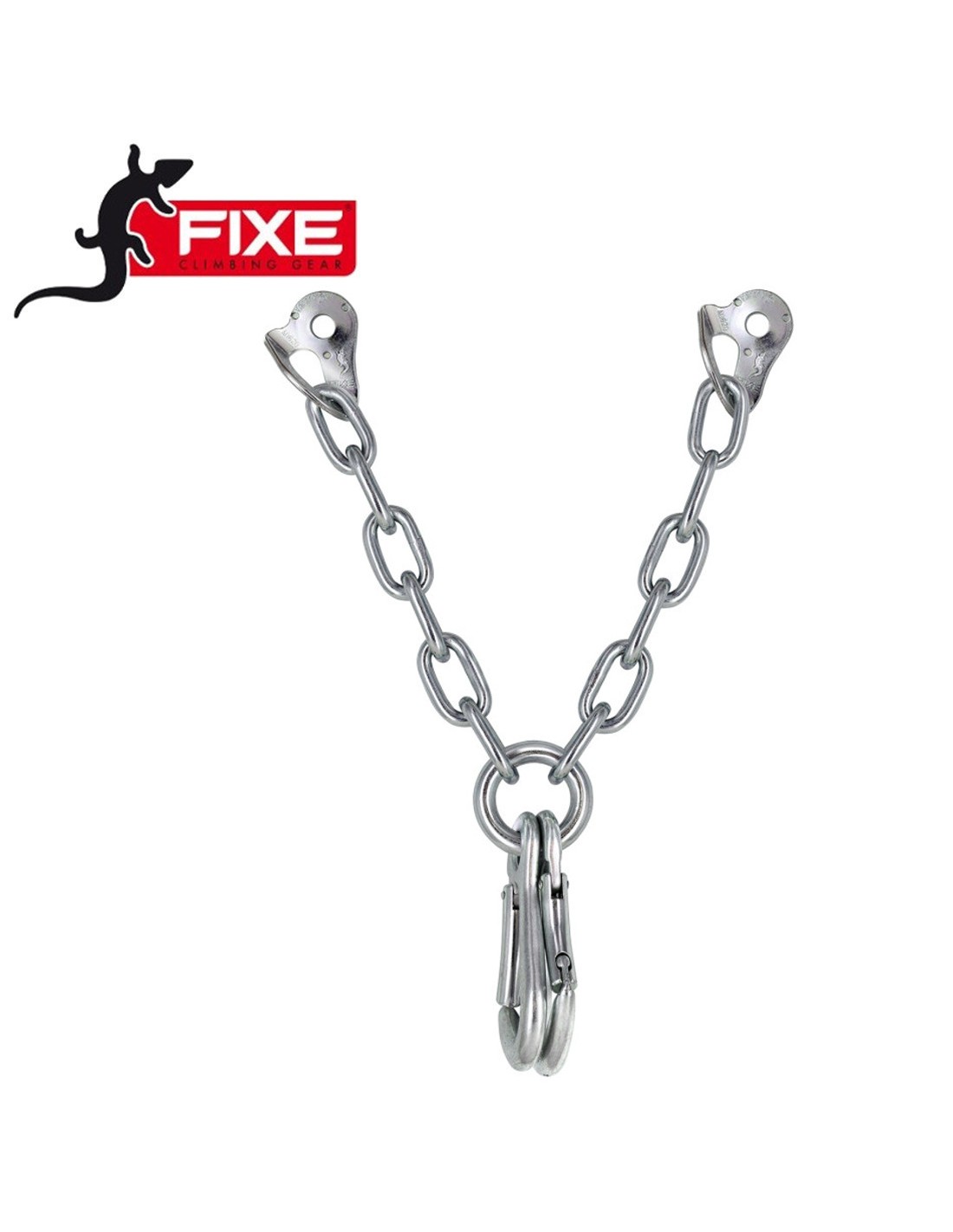

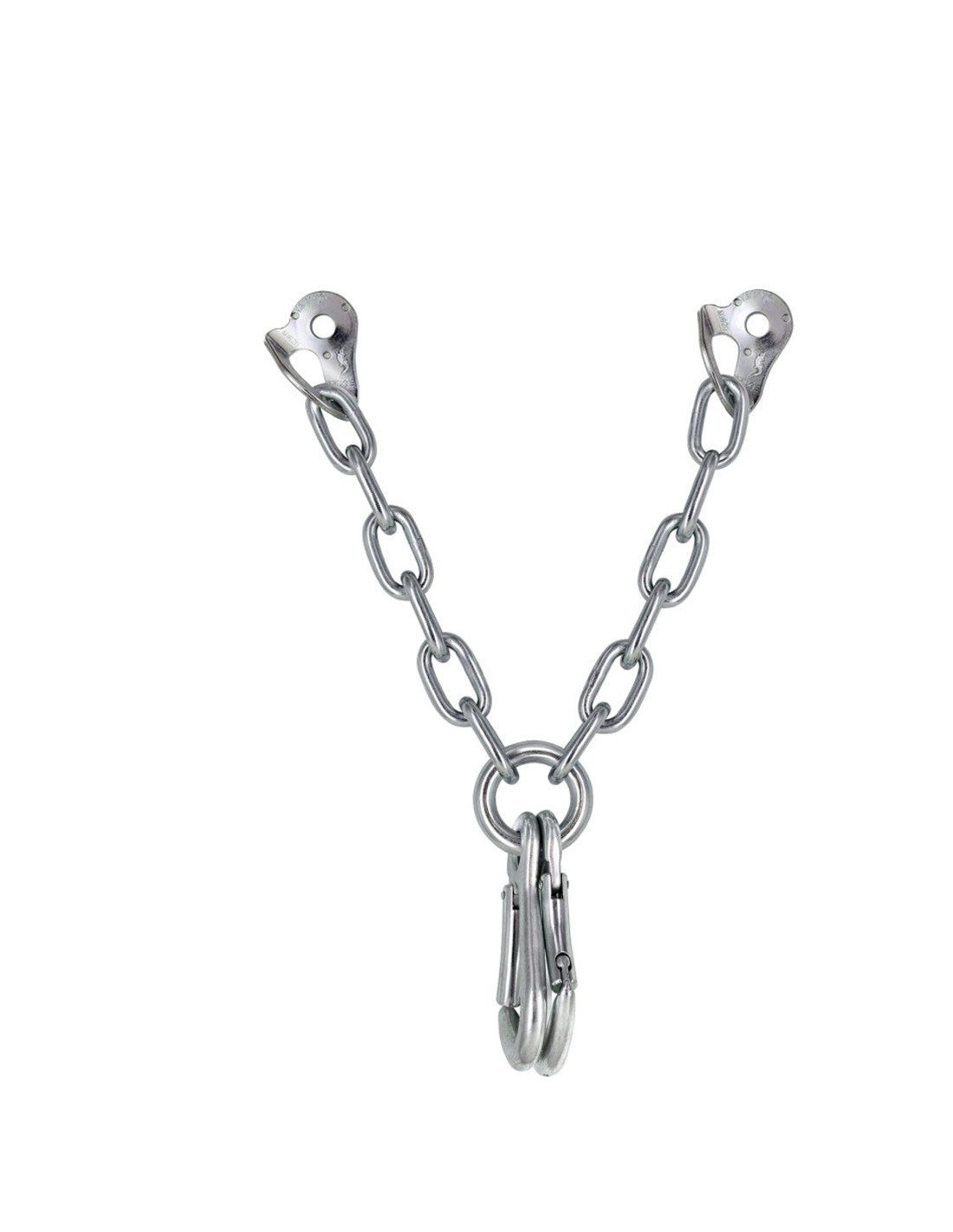

Relais V + 2 Draco D10mm acier bichromaté - Fixe

RELATION V + 2 DARCO D10 ACIER BICHROMATÉ- FIXE

Relais type V en acier inoxydable 316L, pour environnements extérieurs / zingué ecotri, pour environnements intérieurs
Deux points de fixation composés de deux plaquettes Fixe 1 pour visserie M10 /M12
Point d’ancrage avec 2 Draco
Conçu et fabriqué à Barcelone-Pyrénées

CARACTÉRISTIQUES :

Géométrie de la plaquette Fixe 1 :
-       Bord interne arrondi pour une usure moindre des mousquetons.
-       Oriente le mousqueton pour un fonctionnement optimal dans les toits.
-       Conical Washer. Meilleur contrôle du couple de serrage.
-       Trois pins anti-rotation.
-       Surface optimisée pour obtenir un contact complet.
Caractéristiques de la plaquette Fixe 1 :
-       Pour vis M10 / M12.
-       Poids : 57g (M10) / 56 (M12).
-       Résistance limite : 25kN.
-       Matériau : acier zingué ecotri / inox 316L.
Caractéristiques de l’anneau :
-       Anneau toujours présent entre composants pour une meilleure maniabilité.
-       Soudure TIG. Meilleure résistance à la corrosion.
-       Diamètre intérieur : 33mm.
-       Résistance limite : 25kN.
-       Matériau : acier zingué ecotri / inox 316L.
Caractéristiques de la chaîne en acier inoxydable 316L :
-       Soudure en TIG. Meilleure résistance à la corrosion.
-       Réduction du nombre de maillons à trois. Moins de points critiques.
-       Diamètre de tige de maillon de 7mm.
-       Longueur utile : 185mm.
-       Résistance limite : 25kN.
-       Matériau : acier inoxydable 316L
Caractéristiques de la chaîne en acier zingué ecotri :
-       Diamètre de tige de maillon de 7mm.
-       Longueur utile : 185mm.
-       Résistance limite : 25kN.
-       Matériau : acier zingué ecotri.
Caractéristiques du mousqueton Draco :
-       Verrouillage keylock.
-       Zone de frottement surdimensionnée.
-       Résistance limite : 25kN.
